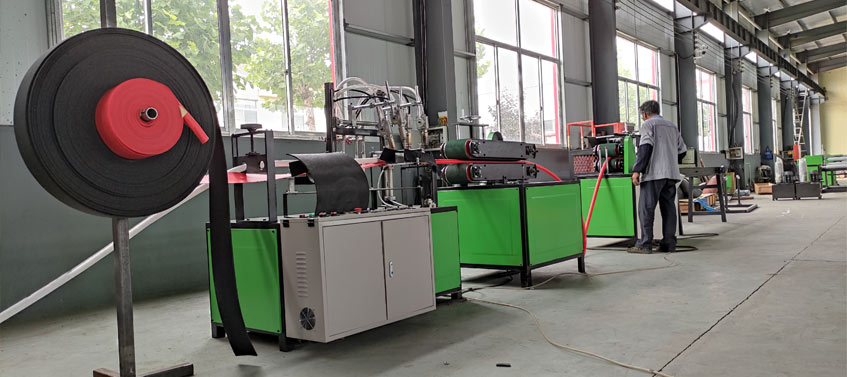

Máquina laminada de tubos

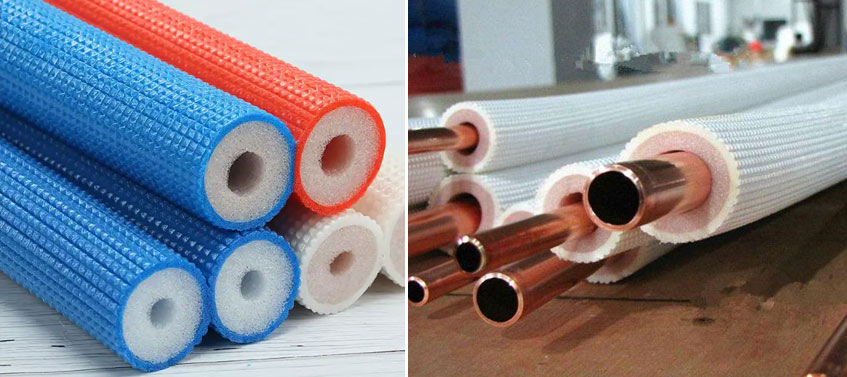

La Máquina laminada de tubos se utiliza principalmente para enrollar láminas de espuma XPE o PEF cortadas en tiras en forma tubular y soldar las juntas. También puede recubrir la superficie exterior de tubos de espuma con dichas tiras, soldando tanto la superficie de contacto como las juntas, para así fabricar tubos de espuma con una capa superficial texturizada similar a una película. Se usa comúnmente para el aislamiento térmico de tuberías de aire acondicionado, tuberías de calefacción por suelo radiante, tuberías solares y otras aplicaciones similares.

Configuración principal de la Máquina laminada de tubos:
1. Un desbobinador.

2. Sección de enrollado y soldadura de tubos:
  a. 3 pistolas de aire caliente con soplador de aire;
  b. Molde de enrollado (según los requisitos del cliente);
  c. Un bastidor tensor;
  d. Un sistema de tracción:
     El motor de tracción adopta un motor reductor cicloidal con control de frecuencia variable; dos correas transportadoras garantizan suficiente fricción para arrastrar el tubo. La correa superior se puede elevar o bajar manualmente para ajustar la fuerza de tracción sobre el tubo.

3. Una máquina de corte a longitud fija:   a. Un par de rodillos de tracción con velocidad ajustable mediante variador de frecuencia; el rodillo superior se puede elevar o bajar manualmente para regular la fuerza de tracción sobre el tubo;
  b. Corte con cuchilla circular, elevación neumática;
  c. Medición automática de longitud y corte automático. La longitud se puede configurar libremente.
4. Un sistema de cinta transportadora para trasladar los tubos ya cortados.

Parámetros técnicos principales de la Máquina laminada de tubos:
1. Velocidad de enrollado: 10–15 m/min
2. Potencia total: aproximadamente 9 kW
3. Diámetro de enrollado: 20–120 mm
4. Dimensiones: 10 m × 1,2 m × 2,2 m
