Cortadora de ranuras para tapetes XPE (Ranuradora de espuma XPE, Acanaladora de espuma XPE)

Cortadora de ranuras para tapetes XPE (Ranuradora de espuma XPE, Acanaladora de espuma XPE) Máquina de corte de ranuras para tapetes XPE (Máquina de ranurado de espuma XPE, Máquina de acanalado de espuma XPE)

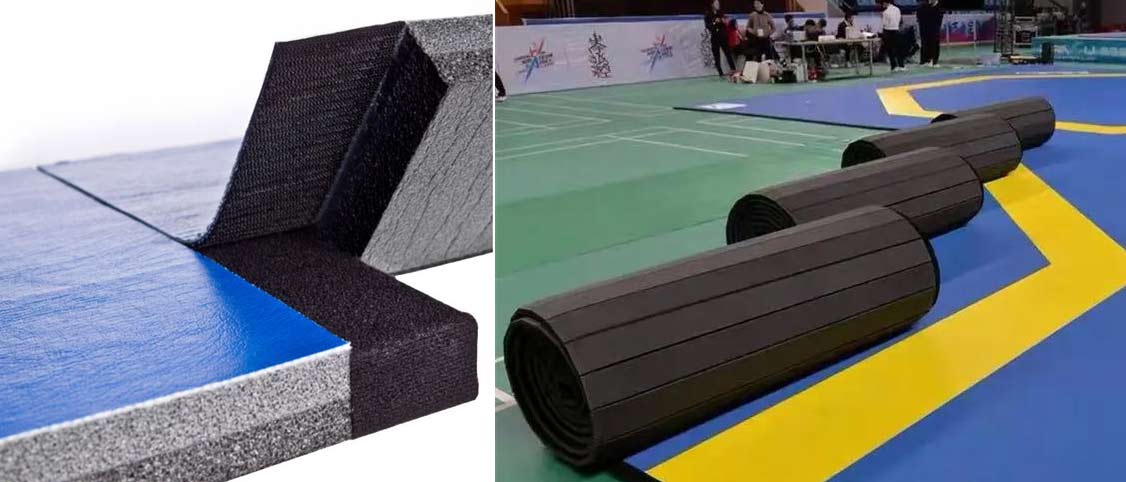

Cortadora de ranuras para tapetes XPE (Ranuradora de espuma XPE, Acanaladora de espuma XPE) se utiliza a menudo junto con la Máquina para fabricar colchonetas deportivas y la Línea de producción de tatami enrollable para producir Tapetes deportivos enrollados, tapetes de gimnasia enrollados, tapetes flexibles de XPE enrollados, destinados a diversas competiciones deportivas internacionales y centros de fitness.

Cortadora de ranuras para tapetes XPE (Ranuradora de espuma XPE, Acanaladora de espuma XPE) es adecuada para ranurar y cortar automáticamente láminas de espuma XPE. La profundidad del ranurado y corte es ajustable, la longitud de corte se puede configurar libremente, y el equipo realiza la alimentación y el corte de forma automática.

Configuración del equipo:

1. Dos pares de rodillos de tracción, longitud 2,2 m.

2. Las cuchillas de corte transversal son de tipo disco, tres piezas en total, con una separación de 10 cm entre ellas. La rotación de las cuchillas es accionada por un motor de tornillo sin fin de 3 kW. El desplazamiento transversal de las cuchillas es impulsado por un sistema servo con cadena. La profundidad de la ranura se puede ajustar manualmente.

3. Los rodillos de tracción son accionados por un servomotor de CA, lo que garantiza la precisión de avance.

4. El control eléctrico se realiza mediante pantalla táctil más PLC.

5. Cuenta con 4 grupos de plataformas de rodillos guía: 3 grupos en la entrada para facilitar la introducción de los tapetes y 1 grupo en la salida (en la imagen no se muestran las plataformas de rodillos guía).




Cortadora de ranuras para tapetes XPE (Ranuradora de espuma XPE, Acanaladora de espuma XPE) Parámetros técnicos principales:

Ancho máximo de corte          2100 mm

Longitud de corte              Configurable libremente

Servomotor de CA de avance con reductor 2,3 kW / P16

Potencia del motor de corte    3 kW

Capacidad instalada            7,6 kW

Dimensiones exteriores mm      2200 × 2500 × 1400

Peso kg                        1000
